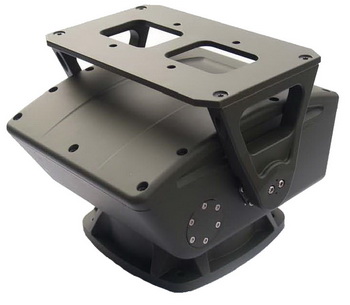

ОПУ MSM-2/A (опорно-поворотное устройство) – это сервоприводный манипулятор нового поколения. Это ОПУ специально разработано для систем наблюдения ближнего и среднего радиуса действия с небольшим весом, которые не требуют повышенной точности вращения по азимуту и высоте.
Охранно-наблюдательная система, устанавливаемая на ОПУ MSM-2/A часто состоит из ПЗУ-видеокамеры с небольшим трансфокатором и близким радиусом действия, неохлаждаемого тепловизора и лазерного дальномера.
Стандартная версия MSM-1 позволяет установить на него до 3-х устройств и управлять ими.
MSM-2/A отвечает следующим стандартам: EN 61000, MIL-STD-810C/F, MIL-STD-461E and IEC 52
Технические характеристики
Диапазон вращения |
Азимут: |
360°, постоянное |
Элевация: |
-25°...+25° |
Угловая скорость |
Азимут: |
0,1°/сек.. ,50°/сек |
Элевация: |
0,1°/сек...25°/сек |
Точность: |
1.5 мрад |
Нагрузка: |
макс. 10кг (центр тяжести - 200мм над осью подъема.) |
Электрический и электронный интерфейсы и параметры защиты |
Интерфейс: |
Ethernet 100 Mbit,
Протокол управления TCP/IP |
Питание: |
24VDC |
Интерфейс подключения датчиков |
3x serial lines |
Температура |
Рабочая: |
-32°C...+55°C; |
Хранения: |
-40°C...+70°C |
Габариты |
232 × 232 × 177 mm |
Класс защиты |
IP66p |
