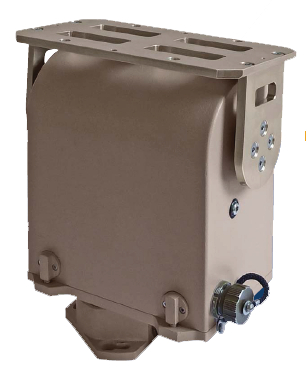

ОПУ MCM-1 (опорно-поворотное устройство) – это двухосевой сервоприводный манипулятор нового поколения. Это ОПУ специально разработано для систем наблюдения ближнего радиуса действия с небольшим весом, не требующих повышенной точности вращения по азимуту и высоте. Система обладает высокой скоростью вращения.
Охранно-наблюдательная система, устанавливаемая на ОПУ MCM-1 часто состоит из ПЗУ-видеокамеры с небольшим трансфокатором и близким радиусом действия,
неохлаждаемого тепловизора и лазерного
дальномера. Возможно использование MCM-1 в качестве передовой удаленной наблюдательной станции с портативными устройствами.
Стандартная версия MCM-1 позволяет установить на него до 3-х устройств и управлять ими.
MCM-1 отвечает следующим стандартам:
EN 61000, MIL-STD-810 and MIL-STD-461
Технические характеристики
| Диапазон вращения |
| Азимут: |
360°, постоянное |
| Элевация: |
-40°...+40° |
| Угловая скорость |
| Азимут: |
0,07°/сек.. ,50°/сек |
| Элевация: |
0,07°/сек...40°/сек |
| Точность: |
±2 мрад |
| Нагрузка: |
макс. 4 кг (центр тяжести - 100 мм над осью) |
| Электрический и электронный интерфейсы и параметры защиты |
| Интерфейс: |
Ethernet 100 Mbit,
Протокол управления TCP/IP |
| Питание: |
24VDC |
| Интерфейс подключения датчиков |
3x serial lines |
| Температура |
| Рабочая: |
-20°C...+70°C; |
| Хранения: |
-40°C...+70°C |
| Габариты |
152 × 95 × 188 mm |
| Класс защиты |
IP67 |
