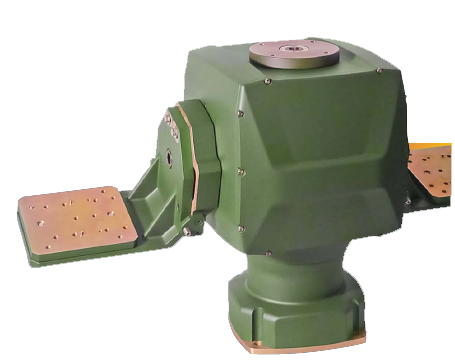

Опорно-поворотное устройство (ОПУ) EVPU MSR-1 является двухосевым сервоприводным манипулятором нового поколения. Устройство разработано и спроектировано специально для систем мониторинга и наблюдения с большим весом, которые требуют вращения по азимуту и высоте с очень высокой точностью и очень высокой угловой скоростью. Фиксированная ось выдерживает полезную нагрузку до 100 кг. Эти системы обычно оснащаются CCD ТВ камерой с большим фокусным расстоянием, охлаждаемой тепловизионной камерой, которые могут двигаться независимо друг от друга. Базовая версия ОПУ позволяет управлять пятью датчиками и предлагает подключение к статическим устройствам. MSR-1 соответствует критериям EN 61000, MIL-STD-810, MIL-STD-461
Технические характеристики
Технические характеристики
Диапазон движения |
Азимут | n × 360° |
Высота | ± 90° |
Угловая скорость |
Азимут | 0.03°/сек. до 100°/сек. |
Высота | 0.03°/сек. до 100°/сек. |
Точность | ± 0,2 мрад |
Полезная нагрузка | 2x25кг + 70 кг на голове |
Интерфейс | 10/100 Mbits |
Интерфейс сенсоров | 5× серийная линия |
Питание | 24 V DC (20 – 30 V) |
Рабочая температура | -32 °C до +55 °C |
Размеры (ШxДxВ) | 759 × 292 × 422 мм |
Вес | макс. 45 кг |
Защита от окр. среды | IP66 |
